　　說明：

　　1.適用于公稱尺寸DN15～DN100的薄壁不銹鋼管道連接。

　　2、環壓式管件是指承口端部有密封段和穩定段的環壓連接方式。

　　3、安裝順序

　　1)連接前，檢驗管材、管件的端部和液斥丁只等應干凈無砂粒，無污物沾粘

　　2)用手動切割器或電動專用砂輪切割機垂直斷管，其傾斜度應小于等于2mm，切割后應去除管口內外毛刺并整圓

　　3)先將管材插入承口底端，用畫線筆沿管件緣在管材上畫出插入長度的標記

　　4)將圓筒形硅橡膠圈套在畫線標記的前端，不得使用任何潤滑劑

　　5)管材插入管件時應確保畫線標記到管件端面距離應小于等于2mm，密封圈不得扭曲、割傷、移位，并使其完全定位在管材管件的密封段

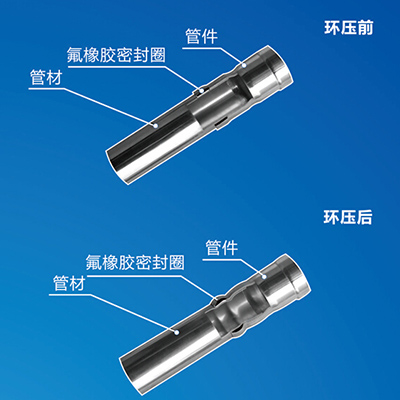

　　6)將液壓工具鉗口的記號面與管件外端端面一致，并與被承接的管材、管件呈垂直狀，方可進行環壓、當模塊完全閉合后，穩壓3s以上，即可卸壓。此過程為沿管件圓周均勻施加徑向力使管材與管件的穩定段局部內縮，形成凹槽呈咬合固定，達到所需連接強度，同時，密封段處亦下凹，使密封材料產生壓縮形變，完全填充密封腔內的間隙，形成楔形密封，達到密封效果。

　　4.接頭處無套絲、滾槽、焊接，但拆卸后不得重復使用，管道系統中管件應固定牢固，不得松動。

　　5.與內、外螺紋轉換接頭連接時，均需先擰緊螺紋后，再做環壓連接。

**薄壁不銹鋼管材、管件規格表**
公稱尺寸 DN	管外徑及公差 DW	壁厚及公差T
公稱尺寸 DN	管外徑及公差 DW	一系列管材	二系列管材	管件
15	16±0.10	0.6±0.06	0.8±0.08	0.8±0.08
20	20±0.12	0.7±0.07	1.0±0.10	1.0±0.10
25	25.4±0.14	0.8±0.08	1.0±0.10	1.0±0.10
32	31.8±0.18	1.0±0.10	1.2±0.12	1.2±0.12
40	40±0.20	1.0±0.10
50	50.8±0.26	1.2±0.12
65	63.5±0.32	1.2±0.12	1.5±0.15	1.5±0.15
80	76.1±0.38	1.5±0.15	2.0±0.20	2.0±0.20
90	88.9±0.44
100	101.6±0.54

說明：1.按（飲用水不銹鋼焊接鋼管）YB/T4204-2009執行

2.管材1、2系列的管外徑相同，故彈性體密封圈均可適用

**彈性體密封圈的基本尺寸**
公稱尺寸 DN	D1	D2	H
15	18.0	16.0	9.5
20	22.0	20.0	9.5
25	27.9	25.4	11.0
32	34.3	31.8	11.0
40	43.0	40.0	16.0
50	53.8	50.8	16.0
65	67.5	63.5	17.0
80	80.0	76.0	17.0
90	93.0	89.0	17.0
100	104.6	101.6	17.0

環壓式不銹鋼給水管道連接安裝
